ELK(Elasticsearch, logstash, Kibana) 설치

ELK 설치

(Elasticsearch, Logstash, Kibana)

회사에서 실시간 로그 관리 시스템 구축 프로토 타입으로 인해 설치를 수행하면서 적용했던 방법을 공유하고자 작성하였습니다.

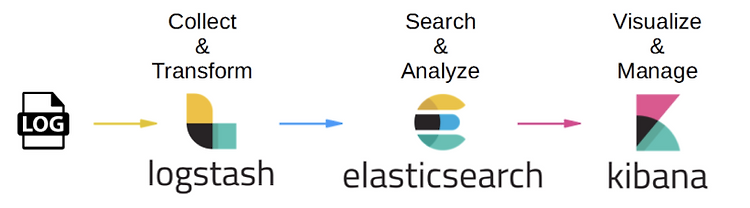

• Apache web server -> Logstash -> Elasticsearch -> kibana






ElasticSearch

---

• JSON Format으로. RESTfull 방식의 분산 검색 엔진.
• Apache Lucene을 바탕으로 하고 있으며, 대량의 데이터보단 크지 않은 데이터를 보관하는 역방향 인덱싱 DB 시스템이라고 생각할 수 도 있다고 한다.

Logstash

---

• 로그 수집기
• Web apache server log file 또는 다양한 시스템의 LogFile을 수집하여 전송하는 수집기.

Kibana

---

• BI 툴
• Elasticsearch 위에서 ES에 저장된 데이터를 사용자에게 Dashboard 또는 다양한 시각화를 통해 전달해주는 솔루션.

[실제 프로토타입 진행]

---

• AWS EC2 : 2개 머신 (Ubuntu)

  • Webserver(t.micro)

    • Apache2
    • logstash-5.1.2
    • Java-8

  • log server (t.large (medium 으로 진행해도 무방할 듯))

    • Elasticsearch-5.1.2
    • Kibana-5.1.2
    • Java-8

[설명 방법 : Virtualbox 를 활용하여 2개의 머신을 생성하여 진행 예정]

---

• 이유는 AWS로 다시 하기 귀찮아서….. (돈도 조금 나가구요...)

• 우선 Ubuntu Machine 2개를 만들어주세요.

  • Ubuntu-16.04.3-server-amd64 를 사용하였습니다. (TZ 만 asia korea로 설정하였습니다.)

  • 네트워크

    • 1번 : NAT
    • 2번 : host-only-networks

  • 1개 Machine 에 JAVA를 설치하고 복사를 하면 불편함을 덜 수 있습니다.

  • VirtualMachine - Network 설정










• 처음 로그인해서 보면 NAT 밖에 없는 경우가 있을 것이다. 그럴 경우 NETWORK 를 하나 더 생성 해줘야하는데 /etc/network/interface에 저는 Wifi를 이용해서 그런지 enp0s8 이 잡혀서 이걸 새로 dhcd 형태로 추가 하면 Host-only-network 용 카드가 잡히게 됩니다.




• sudo nano /etc/network/interface => sudo /etc/init.d/networking restart 수행


• JAVA 8 설치

  • sudo add-apt-repository ppa:webupd8team/java

  • sudo apt-get update

  • sudo apt-get install oracle-java8-installer

  • ~.profile 추가 : JAVA_HOME이 잘못될 경우 Logstash 실행에 오류가 발생한다…(많은 시간 소요… JAVA_HOME...)

    • export JAVA_HOME=/usr/lib/jvm/java-8-oracle
    • export PATH=$PATH:$JAVA_HOME/bin

• Mahcine 완전 복사.

Webserver Setting [.102로 세팅]

---

1. Apache2 설치 (재시작이 많은데 한번에 하셔도 됩니다.)

   • Sudo apt-get update

   • sudo apt-get install apache2

   • 각 파일별 위치

     • index.html (홈디렉토리) : /var/www/html
     • Access_log : /var/log/apache2 내 access_log

   • Apache TZ이 Asia/Seoul이 아닐경우

     • /etc/apache2/envvars 내 export TZ='Asia/Seoul' 추가 후 재시작
     • /etc/init.d/apache2 restart

   • logfile 또는 Home directory를 변경하고 싶은 경우

     • logfile 위치

       • sudo nano /etc/apache2/sites-enabled/000-default.conf 파일 내에서 log위치를 변경하면된다.

     • Home_directory 위치

       • sudo nano /etc/apache2/apache2.conf 파일 내 라는 부분을 해당 위치로 변경.
       • sudo nano /etc/apache2/sites-enabled/000-default.conf 파일 내 DocumentRoot /var/www/html 을 해당 위치로 변경.

     • 재시작

   • Elasticsearch의 경우 JSON 형식으로 API를 사용하므로 log-format을 JSON으로 변경하여야 한다.

     • Log-format 변경

       • sudo nano /etc/apache2/apache2.conf 내 log format이 있는 부분에 추가로 작성한다. 여러형태의 로그로 만들 수 있다.
       • LogFormat "{ \"time\":\"%t\", \"clientip\":\"%a\",\"host\":\"%V\", \"request\":\"%U\", \"query\":\"%q\", \"method\":\"%m\", \"status\":\"%>s\", \"userAgent\":\"%{User-agent}i\", \"referer\":\"%{Referer}i\" }" json_format 추가
       • sudo nano /etc/apache2/sites-enabled/000-default.conf 에 Customlog “jsonaccess_log” json_format 추가

     • 재시작

     • apache가 제대로 되는지 작동 확인.

       • 192.168.56.101 브라우저 접속






2. logstash-5.1.2 설치

   1. wget https://artifacts.elastic.co/downloads/logstash/logstash-5.1.2.tar.gz
   2. Mkdir /logstash/conf, touch apache.conf
   3. nano conf/apache.conf
   4. input{ file{ path=>"/var/log/apache2/jsonaccess_log" type=>apache codec=>json start_position => beginning } } filter{ geoip{source=>"clientip"} } output{ elasticsearch{ hosts=>"192.168.56.102:9200" } stdout { codec => rubydebug } }
   5. 우선 elasticsearch를 설치 하지 않았기 때문에 주석처리 또는 삭제 하고 저장.
   6. 테스트 : bin/logstash -f conf/logstash -t > result OK
   7. 수행 : bin/logstash -f conf/logstash 수행 결과가 쭉 나오면 성공적이다 웹브라우저에 아까 웹페이지를 리플레쉬 또는 재 접속해보면 자동적으로 로그가 추출되는 것을 알 수 있다.
   8. 우선 종료 Ctrl-C

Logserver Setting[.101로 세팅]

---

1. Elasticsearch-5.1.2 설치

   1. tar -xf elasticsearch-2.4.6.tar.gz

   2. mv elasticsearch-2.4.6/ elasticsearch

   3. echo 'bin/elasticsearch -d -p es.pid' > start.sh echo 'kill cat es.pid' > stop.sh chmod 755 start.sh stop.sh

   4. ./start.sh

   5. ps -ef | grep elasticsearch 수행 후 Process가 있다면 수행된 것이다.

   6. curl -XGET localhost:9200/_cluster/health?pretty=true

      • Status 가 Green 또는 OK 가 수행되야 성공.

   7. 웹으로도 확인 가능 http://192.168.56.101:9200 으로 수행 하면 Status가 포함된 Json이 결과로 나와야한다.

      • 안된다면 외부 접근이 금지 된 것인데 config/elasticsearch.yml 파일 내 network.host를 0.0.0.0 으로 변경

   8. 수행이 되지 않을 경우 log폴더의 elasticsearch.log 를 확인한 후 vm.max_map_count 와 같은 에러가 발생한다면

      • sudo sysctl -w vm.max_map_count=262144 를 수행.

2. Kibana-5.1.2 설치

   1. tar -xf kibana-5.1.2-linux-x86_64.tar.gz
   2. mv kibana-5.1.2-linux-x86_64/ kibana
   3. kibana/config/kibana.yml 내 server.host=0.0.0.0 으로 변경하여야 외부에서 접근이 가능하다. (웹에서)
   4. 실행파일 생성 echo "/home/ubuntu/kibana/bin/kibana > /dev/null 2>&1&" > /home/ubuntu/kibana/bin/kibana_start.sh. << 폴더명은 하고 싶은 것으로 변경 가능.
   5. chmod 700 kibana_start.sh
   6. ps -ef | grep kibana 확인 후 웹으로 5601 포트로 접속
   7. 화면이 나온다면 무사이 설치 완료

Log 전송

---

• Log를 logstash 를 통해 Elasticsearch로 전송

• Webserver 의 nano ./logstash/conf/apache.conf 내 output 부분에 아래를 추가. (주석처리를 해놓거나 했다면 주석을 풀면된다.)

  • elasticsearch{ hosts=>"192.168.56.102:9200" // IP부분에 원하는 IP를 설정하면 된다. }
  • 다시 logstash를 실행 (실행 방법은 아까와 동일)
  • 실행이 된다면 로그가 출력이 되고 마지막 부분에 [logstash.agent ] Successfully started Logstash API endpoint {:port=>9600} 이와 같은 출력이 나올 것이다.

• Kibana를 통해 로그가 들어왔는지 확인해보자.

  • 아래 와 같이 Create 버튼이 활성화가 된다면 로그가 입력이 된 것이다.




  • 생성 후 웹서버의 Index 페이지를 리플레쉬 또는 재접속을 하는 방식으로 데이터 입력을 확인 할 수 있다.
  • Row 데이터는 Discover 부분에서 확인가능하다.


마치며

• 간단히 설치가 가능한 부분이지만… 이 부분을 진행하기까지 이틀 정도 삽질을 했더니 … 어질어질합니다…
• 처음 시작하시는 분들에게 도움이 되길 바라며 ^^
